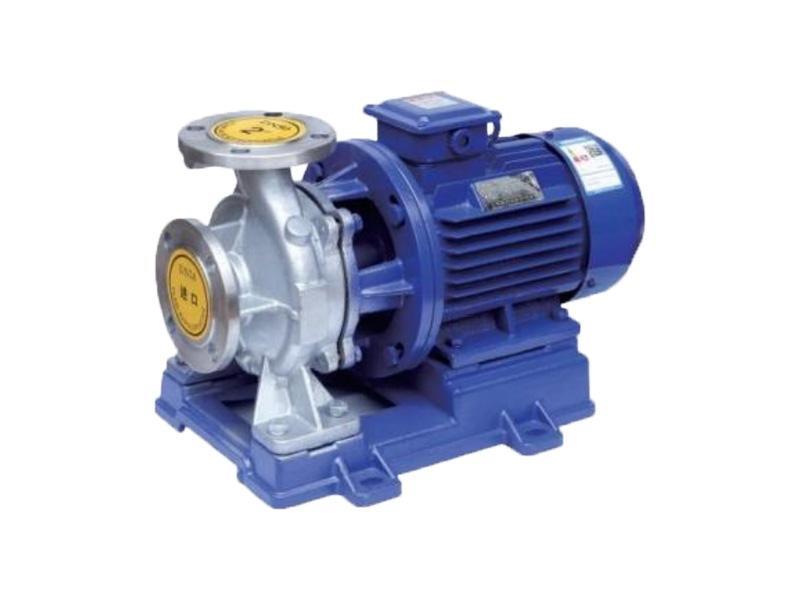

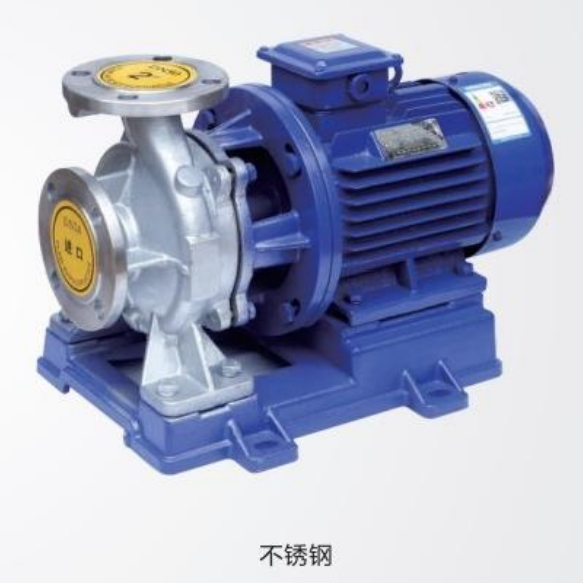

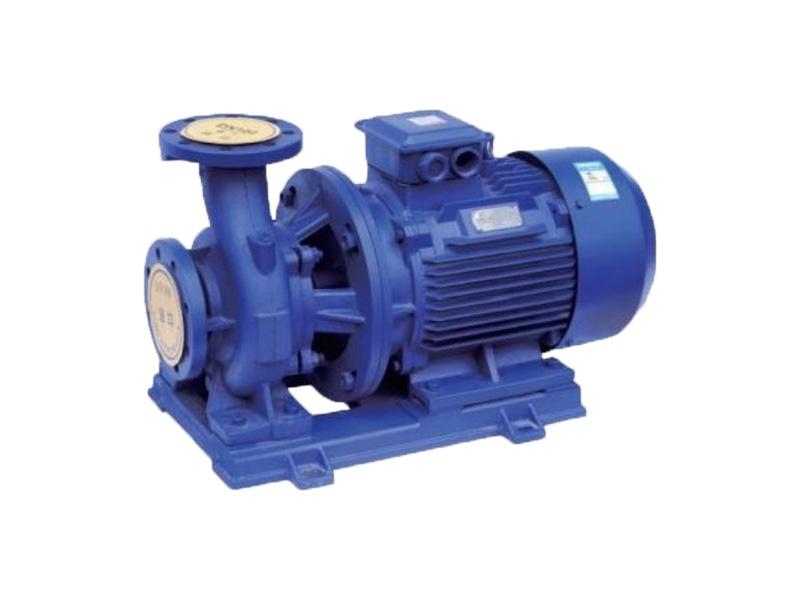

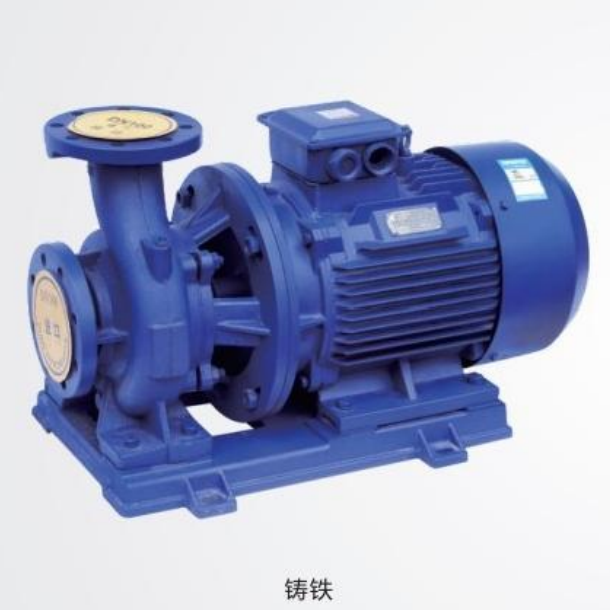

Pompa Sentrifugal Pipa Horizontal Hisap Tunggal Tahap Tunggal

Aplikasi Utama

1. Pompa Air Jernih Horizontal ISW Dirancang untuk mengalirkan air bersih dan cairan lain dengan sifat fisik/kimia yang serupa. Cocok untuk suplai/drainase air industri/perkotaan, tekanan bangunan tinggi, irigasi kebun, dorongan pemadam kebakaran, transportasi jarak jauh, sirkulasi HVAC, sirkulasi air panas/dingin kamar mandi, dan pencocokan peralatan. Suhu operasi: Suhu ≤ 80°C .

2. Pompa Air Panas Horizontal ISWR/ISWRD : Banyak digunakan untuk sirkulasi dan tekanan air panas pada boiler (industri energi, metalurgi, kimia, tekstil, pembuatan kertas, hotel, kamar mandi, dll.) dan sistem pemanas perkotaan. Suhu operasi: Suhu ≤ 120°C .

3. Pompa Kimia Horizontal ISWH Mentransfer cairan non-padat, korosif, dengan viskositas seperti air. Ideal untuk industri perminyakan, kimia, metalurgi, kelistrikan, pembuatan kertas, makanan/farmasi, dan serat sintetis. Suhu operasi: -20°C ~ +120°C .

4. Pompa Oli Pipa Horizontal ISWB Mengangkut bensin, minyak tanah, solar, dan cairan mudah terbakar/meledak lainnya. Suhu pengoperasian: +20°C ~ +120°C .

Fitur Produk

1. Struktur Kompak : Desain horizontalnya mengintegrasikan pompa dan motor menjadi satu unit, menawarkan tampilan ramping dan ukuran 30% lebih kecil dibandingkan pompa horizontal konvensional. Dengan motor luar ruangan berperingkat IP54, pompa ini dapat beroperasi tanpa rumah pompa, sehingga cocok untuk pemasangan di luar ruangan.

2. Pengoperasian yang Halus & Senyap : Konsentrisitas tinggi memastikan kinerja yang stabil. Kopling langsung motor-pompa menghilangkan komponen perantara, mengurangi getaran dan kebisingan. Impeller yang seimbang secara dinamis memperpanjang masa pakai bearing dan meningkatkan lingkungan operasional.

3. Segel Mekanik Premium : Cincin dinamis/statis paduan keras meningkatkan ketahanan aus, memastikan pengoperasian bebas kebocoran dan masa pakai lebih lama.

4. Desain Hidrolik Lanjutan : Efisiensi yang dioptimalkan dan kinerja yang unggul dengan model impeller yang inovatif.

5. Detail Struktural yang Unik : Dilengkapi lubang drainase di dasar pompa dan keran tekanan pada flensa saluran masuk/keluar untuk memudahkan perawatan dan pemantauan.

6. Konfigurasi Ramah Pipa : Saluran masuk horizontal dan saluran keluar vertikal ke atas menyederhanakan tata letak dan pemasangan pipa.

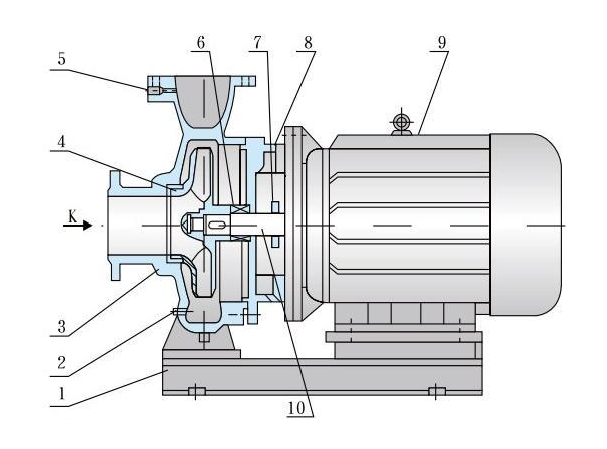

Diagram Struktur

Lihat Diagram :

Unit ini terdiri dari tiga bagian: pompa, motor, dan alas Struktur pompa terdiri dari: badan pompa, impeller, penutup pompa, segel mekanis , dan komponen lainnya. Ini adalah pompa sentrifugal horizontal satu tahap, hisap tunggal , dengan badan pompa dan penutup terbelah di bagian belakang impeler (desain bagian belakang yang dibelah dua).

Sebagian besar pompa memiliki fitur cincin segel di kedua sisi depan dan belakang impeller , bersama dengan lubang keseimbangan pada penutup belakang untuk menangkal gaya dorong aksial pada rotor.

a. Desain Aliran : Saluran masuk horizontal aksial, saluran keluar vertikal ke atas.

b.Konfigurasi Poros Pompa dan motor bersifat koaksial. Perpanjangan poros motor menggunakan bantalan bola kontak sudut ganda untuk menyeimbangkan sebagian gaya aksial sisa.

c.Instalasi : Digabungkan langsung tanpa memerlukan penyelarasan; basis bersama dengan Isolator getaran tipe IG untuk mengurangi getaran.
